CIK-FIA 6/CH/17

Podvozek má mezinárodní homologaci CIK/FIA platnou pro všechny kategorie do roku 2017. Číslo homologace je 6/CH/17.

Model podvozku MS KART Blue Falcon vyrábíme v těchto provedeních:

• Blue Falcon / KZ s předními brzdami (obj.č. 001C)

• Blue Falcon / KF bez předních brzd (obj.č. 002D)

• Blue Falcon / KF s předními brzdami ovládanými rukou (obj.č. 003A)

• Blue Falcon / KZ – 4T s předními brzdami, pro levostranný pohon (obj.č. 001Ca)

• Blue Falcon / KF – 4T bez předních brzd, pro levostranný pohon (obj.č. 002Da)

• Blue Falcon / DD2 (obj.č. 001Cb)

Podvozky MS KART Blue Falcon dodáváme rovněž jako kompletní motokáry s následujícími motory:

• Motokára MS KART Blue Falcon / KZ s motorem TM KZ10 (obj.č. 030D)

• Motokára MS KART Blue Falcon / KZ s motorem VM 125 M02/B (obj.č. 030Da)

• Motokára MS KART Blue Falcon / KZ s motorem Rotax MAX DD2 (obj.č. 030Db)

• Motokára MS KART Blue Falcon / KF2 s motorem Rotax MAX (obj.č. 030Dc)

• Motokára MS KART Blue Falcon / KF s motorem Rotax MAX (obj.č. 030Dd)

• Motokára MS KART Blue Falcon / KF s motorem Rotax Junior MAX (obj.č. 030De)

• Motokára MS KART Blue Falcon / KF - 4T s motorem HONDA GX390 (obj.č. 030Df)

Technická data podvozku:

Rám:         Cr-Mo4 Ø 30 mm

Rozvor:     1050 mm

Zadní osa: Ø 50 mm

- hydraulické samostavitelné brzdy K KART (s automatickým seřizováním vůle mezi brzdovými destičkami a brzdovým kotoučem), homologované CIK-FIA

- brzdové kotouče K KART s vnitřním chlazením

- brzdové destičky třech různých tvrdostí (tvrdé S214, medium S222 a měkké S273)

- zadní osa třech různých tvrdostí (měkká MS 38, medium MS 53, tvrdá MS 67)

- ruční seřizování brzdného tlaku na přední a zadní osu

- nastavitelná světlá výška podvozku vpředu i vzadu

- hliníkové disky Douglas Wheel

- kožený volant KG MS KART

- laminátová sedačka

- ocelový zadní nárazník

- boční stabilizátor

- hliníková podlaha včetně polepu

Zvláštní příslušenství:

- nastavitelná tuhost rámu – přední a zadní stabilizátor

- chladič KTM, POLAR 02 nebo BAR ve 2 velikostech (na objednávku)

- vodní čerpadlo – převod ozubeným řemenem

- magnesiové disky Douglas Wheel

- excentry svislých čepů SNIPER

- carbon-kevlarová podlaha

- carbon-kevlarová sedačka nebo kombinovaná sedačka laminát/carbon-kevlar

- částečně čalouněná sedačka nebo celopolstr (na objednávku)

- volant CKR pro datarecording AIM nebo ALFANO

- plastový zadní spojler KG

- doraz nohou AL - polohový

- polepy na plasty MS KART

- hliníkové pedály

Homologační listy ke stažení zde >>

Informace o nastavení podvozku ke stažení zde >>

Informace o nastavení polohy sedačky ke stažení zde >>

 Detaily:

Motokára MS KART Blue Falcon DD2 s motorem Rotax DD2

Motokárový podvozek MS KART BLUE FALCON

Pro nový podvozek MS KART BLUE FALCON, který je homologován u CIK-FIA (číslo homologace 6/CH/17) pro období 2012-2017, byl vyvinut zcela nový tvar rámu.

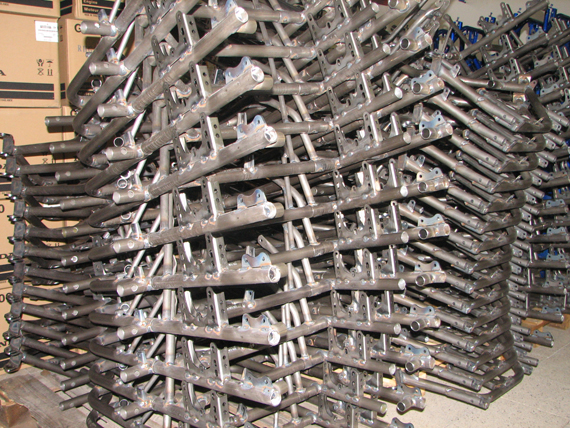

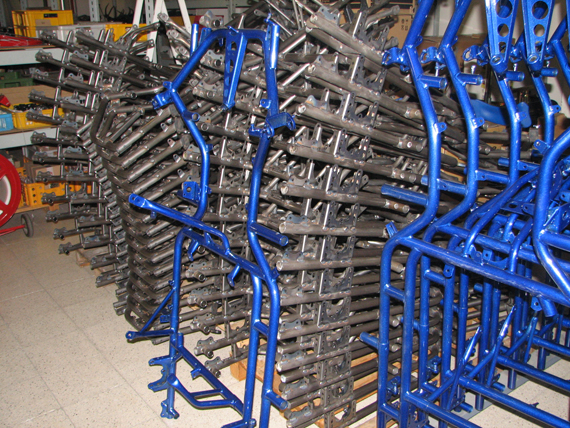

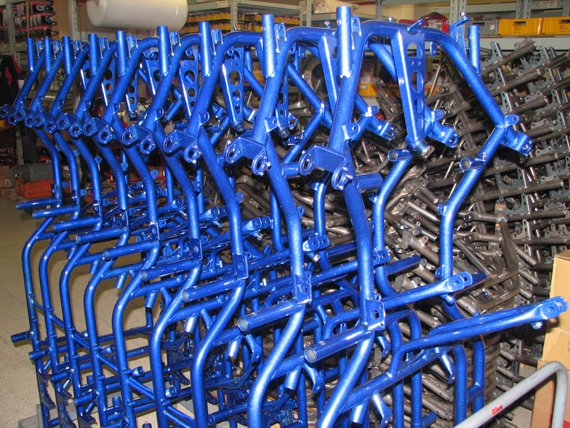

Ve srovnání s podvozkem RZF29 má rám Blue Falcon pozměněnou střední část pro dosažení větší flexibility a je vyroben z ocelových chromolybdenových trubek o průměru 30 mm s tloušťkou stěny 2 mm. Co se týče tuhosti, lze rám charakterizovat jako měkký.

Tuhost rámu je možné regulovat pomocí tří stabilizátorů: boční stabilizátor je dodáván v barvě rámu a je součástí podvozku. Přední a zadní stabilizátory jsou dodávány na přání ve zvláštním příslušenství.

Blue Falcon je homologován pro všechny kategorie a standardně je dodáván ve třech základních provedeních:

1. Model KF pouze se zadní brzdou (KF3, KF4, Rotax MAX Junior)

2. Model KF s ruční brzdou na přední kola (KF1, KF2, Rotax MAX Senior)

3. Model KZ s brzdami na všechna kola ovládanými nohou a s řadicí pákou (KZ1, KZ2)

Na přání zákazníka vyrábíme tento podvozek rovněž s upravenou polohou zadní příčky rámu pro motory s levostranným pohonem (HONDA, MEGA, HIRTH …) a také v provedení DD2.

Rám Blue Falcon má ve srovnání s RZF29 novou geometrii přední osy s jiným záklonem rejdového čepu. Rejdový čep podvozku je vybaven excentry pro změnu geometrie. V základním provedení montujeme excentry vlastní konstrukce, na přání zákazníka rovněž excentry značky Sniper. Pomocí excentrů je možné nastavit příklon a záklon rejdového čepu a tím i příklon a odklon předních kol. Na požádání od nás uživatel podvozku obdrží doporučené nastavení geometrie přední osy, vycházející z měnících se podmínek na trati.

Do podvozku Blue Falcon je ve standardním provedení montována inovovaná zadní osa s označením MS 53. Jedná se o osu střední tvrdosti. K dispozici je i tvrdá zadní osa s označením MS 67 a měkká osa MS38. Měkčí osu než MS 53 však nedoporučujeme, neboť osa střední tvrdosti vyhovuje všem podmínkám na suché i mokré trati. Její kvalita je zvolena tak, aby uživatel nemusel pro rozdílné podmínky na trati osu měnit.

Co se týká brzdového systému, zůstáváme u modelu Blue Falcon věrni osvědčeným brzdám od firmy K KART. Brzdové systémy model A a C značky K KART, používané již na podvozcích RZF29, mají prodlouženou homologaci CIK a díky drobným konstrukčním úpravám vykazují lepší funkčnost samostavitelnosti brzd a zároveň i vyšší životnost. Zadní litinový chlazený brzdový kotouč je ve standardu montován v plovoucím provedení, na objednávku však dodáváme i pevné uložení. Pro ruční přední brzdy s ovládáním na volantu se používají ocelové přední kotouče odlehčeného profilu s plovoucím uložením. Na podvozky KZ se montují přední brzdové kotouče obou typů, každý zákazník si sám určí, zda dá přednost pevnému nebo plovoucímu uložení. Plánujeme však v průběhu roku 2012 přejít ve standardu u předních brzd modelu KZ na uložení pevné, které je lehčí, méně komplikované a zároveň bezpečnější. Po vylepšení funkce systému samostav u nových brzd již nebude bezpodmínečně nutné používat plovoucí kotouče, nicméně toto provedení ponecháme jako možnou variantu.

Stejně jako podvozky řady RZF29 bude i nový Blue Falcon standardně dodáván v barvě modrá metalíza. Za příplatek nabízíme i jiné barvy laku jako např. černou, červenou, antracitovou či další RAL barvy na přání zákazníka.

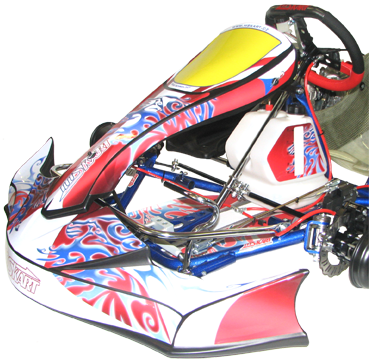

Zajímavý design propůjčí podvozku Blue Falcon zcela nový přední spojler a štít FP7 italské značky Giacoletto, jejíž karoserie montujeme na naše motokáry s úspěchem již mnoho let. Přední spojler FP7 je tužší, o něco lehčí a má moderní tvar, který zaručuje lepší aerodynamické vlastnosti. Díky novému způsobu uchycení pomocí fixační desky je přední spojler výškově nastavitelný. Dokonale k němu sedí i ve stejném stylu tvarovaný přední štít FP7. Boční kapotáže se nezměnily, i nadále se bude používat osvědčený model STILO CIK/14. Rovněž u zadního plastového spojleru CIK/14 nedošlo pro rok 2012 k žádným změnám. Moderní křivky karoserie FP7 podtrhne navíc zcela nový design polepů na plasty MS KART 2012 s převažující bílou barvou, která tvoří efektní kontrast k tradiční červeno-modré. Součástí sady polepů na plasty je samozřejmě i samolepka na nádrž a nově také polep na zadní spojler.

K jednotlivým modelům podvozků řady MS KART Blue Falcon je na přání dodáváno zvláštní příslušenství, které nabízíme v 6 různých sadách, ze kterých si každý zákazník vybere tu nejvhodnější dle individuální potřeby. Jedná se o následující příslušenství: přední stabilizátor včetně klem, vodní pumpa s pohonem, dva různé typy vodních chladičů a sada samolepek na plasty.

V průběhu sezony 2011 testovali jezdci závodního týmu MS KART několik verzí nově vyvíjeného rámu, který vychází z úspěšného modelu RZF 29. Na základě výsledků z testování jsme se postupně propracovali ke konečnému konstrukčnímu řešení a jsme velmi rádi, že nový Blue Falcon vykazuje lepší jízdní vlastnosti než stávající velmi populární podvozek RZF29. Zlepšení je znatelné především v kategoriích KF a Rotax MAX, kde Blue Falcon dosahuje rychlejších časů, a to přibližně o 0,2 sekundy na 1 kolo.

Nový motokárový podvozek MS KART BLUE FALCON je určený pro všechny světové trhy. Je vhodný především pro okruhy, na kterých se závodí při vyšších teplotách a s větším množstvím gumy na trati (při větší přilnavosti).

Děkujeme všem zákazníkům, kteří i nadále zůstávají věrni naší značce MS KART.

Všem uživatelům přejeme mnoho sportovních úspěchů a především hodně jezdeckých zážitků s podvozkem Blue Falcon.

Kolektiv firmy MS KART s.r.o.

21.11.2011
Nový podvozek MS KART BLUE FALCON
